Переделка светильника в светодиодный

Светодиодный светильник на основе светильника с лампой накаливания

Решив, что мой самодельный светодиодный светильник не очень привлекателен по дизайну, взялся за переделку готовых светильников.

К корпусу светильника приделал алюминиевую пластину. В пластине сделал две дырки, чтобы прикрепить к стене. Большого сверла не было, поэтому понаделал дырок маленьким. Получилось некрасиво, но всё это будет скрыто от глаз.

На пластине разметил места для 14 светодиодов. 7 светодиодов по окружности и 7 в линейку. Каждая из групп будет подключена к собственному светодиодному драйверу.

На места, где будут ножки светодиодов, приклеил термостойкий скотч.

Светодиоды приклеил на термоклей. В описании светодиодов сказано, что они боятся статического электричества. Пришлось пользоваться антистатическими напальчниками.

После схватывания клея проверил работоспособность светодиодов. Один диод оказался нерабочим. Пришлось оторвать и заменить. Хорошо, что был один запасной из этой же партии. В следующий раз буду проверять работоспособность светодиодов до их приклеивания.

Через несколько часов проверил на качество приклейки. Все светодиоды кроме одного схватились нормально. Плохо приклеенный оторвал, очистил от клея и приклеил заново. Лучше брак выявлять на ранних стадиях, а не когда светодиод сгорит от перегрева.

Каждую группу светодиодов соединил последовательно. На это я потратил больше всего времени. Провод очень тонкий. Отрывать оплетку на концах неудобно, а специальный инструмент даже не имеет такой дырки. Проводки получились короткие. Паяльником пользоваться не умею. Короче, на обрезание проводов и их пайку потратил целый час.

Потом я на этом светильнике тестировал светодиодный драйвер с поддержкой диммирования. Добился очень интересных эффектов. Но это к теме сборки светильника не относится. Об экспериментах с диммированием напишу отдельную заметку.

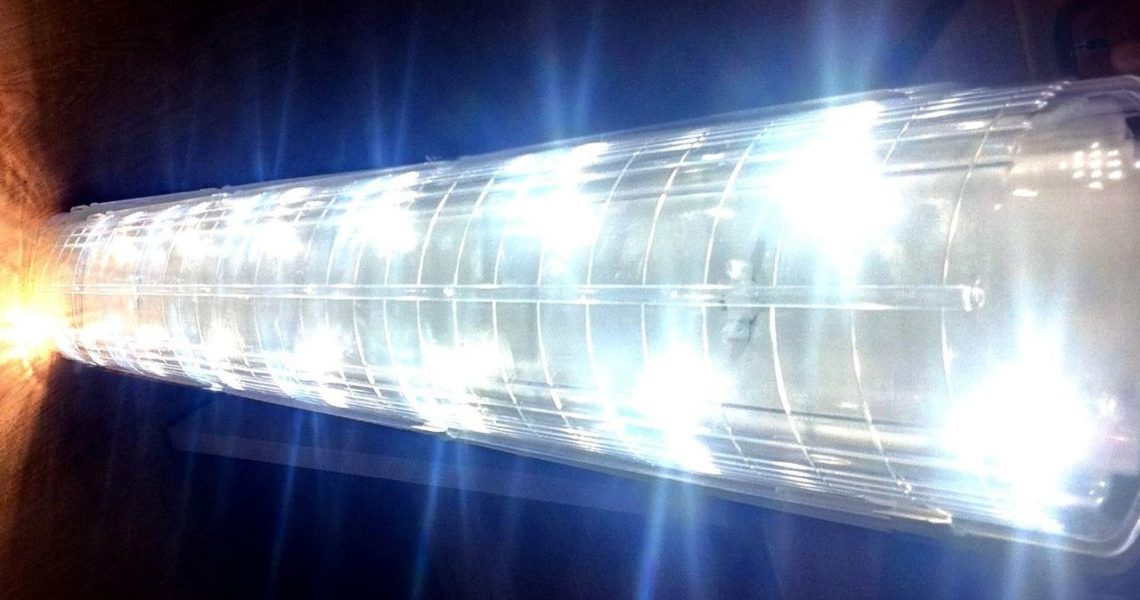

Надел на светильник рассеиватель и поставил тестироваться на ночь. Термометр показывал температуру 45-50 градусов при температуре в комнате 25 градусов. У основания крепления светодиодов, возможно, температура выше. В данный момент нечем измерить.

Два светодиодных драйвера, обмотал изолентой, закрепил на задней стенке светильника. Хоть окрашенный корпус и не проводит электричество, но лучше подстраховаться.

Еще интересная статья: «Уличное освещение современного загородного дома»

Характеристики светильника

Если посмотреть на светодиоды (особенно после нагрева), то отчетливо видно, что один светодиод светит гораздо слабее остальных. При внимательном рассмотрении выявил, в нем брак. В линзе пузырек воздуха. Светодиодов с такими параметрами у меня больше нет. Запасной уже использован. Поэтому пока пусть светит так.

На расстоянии 50 см без светорассеивателя показывает 360 люкс, со светорассеивателем 200 люкс.

Счетчик энергопотребления показывает мощность 15 ватт. После нагрева цифра опускается до 13 ватт.
